橋の振動データや大型車の通過情報をクラウドサーバに送信し、遠隔地のPCで、橋の歪や劣化状況などの確認するシステムを開発しました。

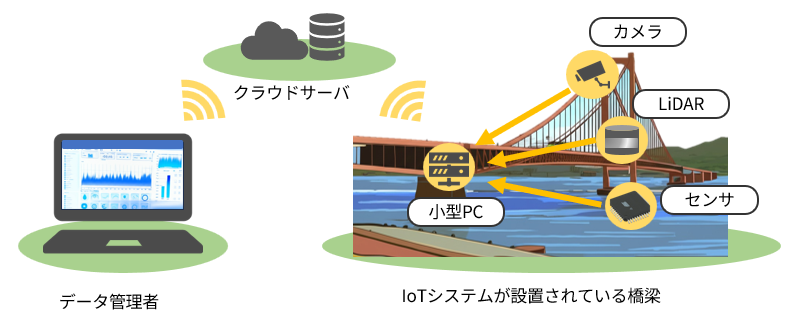

IoTシステムの主な機能

　・カメラで定期的に橋の様子を観察

　・大型車の通行情報を取得

　・大型車が通過時の振動データを取得

　・遠隔地から橋梁の情報を閲覧可能

開発内容

• 加速度計測用センサ

　　閾値以上の振動データを検知すると、SDカードに加速度データを保存します。

　　定期的に特小無線を使い、小型PCに加速度データを送信します。

　　バッテリ駆動の為、省電力で動作します。

• 小型PC

　　LAN経由でWEBカメラから画像データを取得し保存します。

　　LiDARデータから大型車を検知して、橋を通過する大型車両の台数を計測します(上り下り)。

　　加速度計測用センサから特小無線で加速度データを受信し保存します。

　　計測データを纏めクラウドサーバにデータを送信します。

• クラウドサーバ

　　小型PCから日々計測データを受信し、橋梁のデータを表示します。

　　小型PCや加速度計測用センサに異常が発生した場合はエラー情報を表示します。
